1.1. Полное название
СТЫКОСВАРОЧНЫЕ МАШИНЫ КОНТАКТНОЙ СВАРКИ СОПРОТИВЛЕНИЕМ проволоки из цветных металлов (медной проволоки, алюминиевой проволоки, латунной) UNJ NF ( аналоги STRECKER, IDEAL-Werk DSH NE)

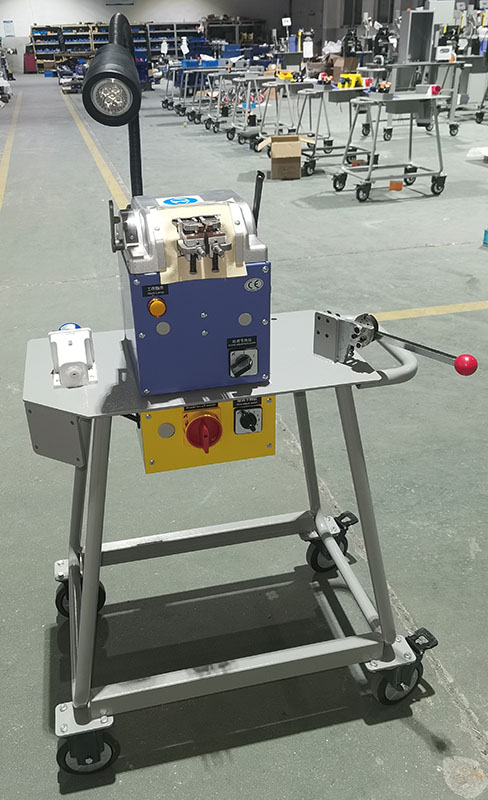

 Машина для диаметров 0,5–2,0 мм |

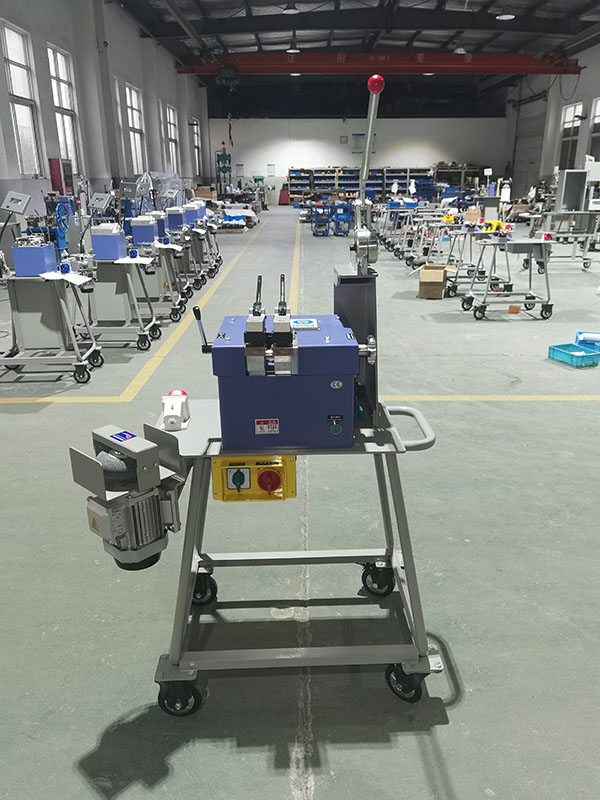

 Машина для диаметров 1,5–5,0 мм |
1.2. Назначение
Стыковая сварка медной проволоки в операциях стыковки бухт, или устранения обрывов, в непрерывных линиях кабельного производства, в линиях волочения. Экономя время на перезаправку линий, эти машины позволяют снизить себестоимость продукции и увеличить производительность линий.

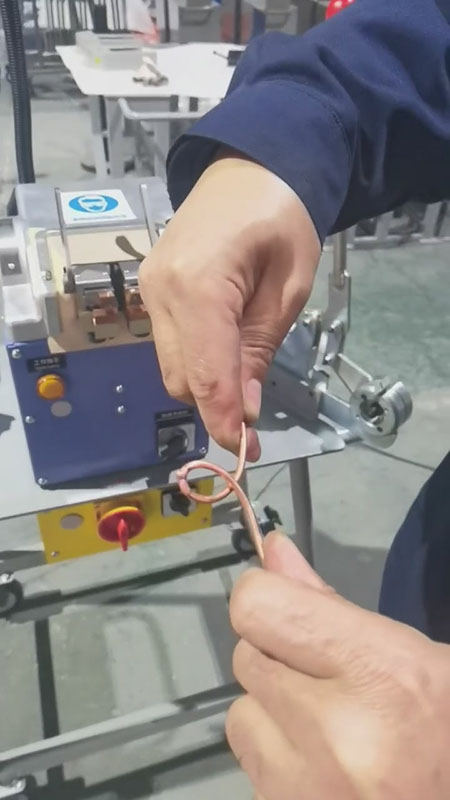

Машина для диаметров 0,8–3,0 мм
1.3. Описание работы, технологии
Стыковая сварка проволоки из цветных металлов производится классическим методом сварки сопротивлением без присадочного материала, без необходимости применения оснастки под каждый свариваемый диаметр (как для машин сварки давлением, т.н. «холодной» сварки). Свойства меди/алюминия диктуют требования к применяемым стыкосварочным машинам, а именно, они должны иметь как минимум отличные от машин стыковой сварки стальной проволоки диапазон вторичного напряжения, усилия пружин осадки.
Для крупных сечений (более 5-6 мм в диаметре) для волочения рекомендуется применять метод сварки с проковкой в конце цикла. Т.е. с резким ростом усилия осадки в конце цикла раза в 3 больше чем усилие осадки в начале процесса сварки. Это дает позволяет получить более мелкую зеренную структуру в стыке и достичь прочности в 95% от прочности основного материала.
Падение прочности в околошовной зоне (в частности, у меди, вследствие нагрева при сварке), компенсируется применением отжига на более широкой зоне на проволоке, т.о. падение прочности делается более плавным и на большей длине, что позволяет пройти 1ю последующую волоку на низких скоростях, а затем уже данный стык упрочняется нагартовкой/изменением зеренной структуры вследствие волочения.

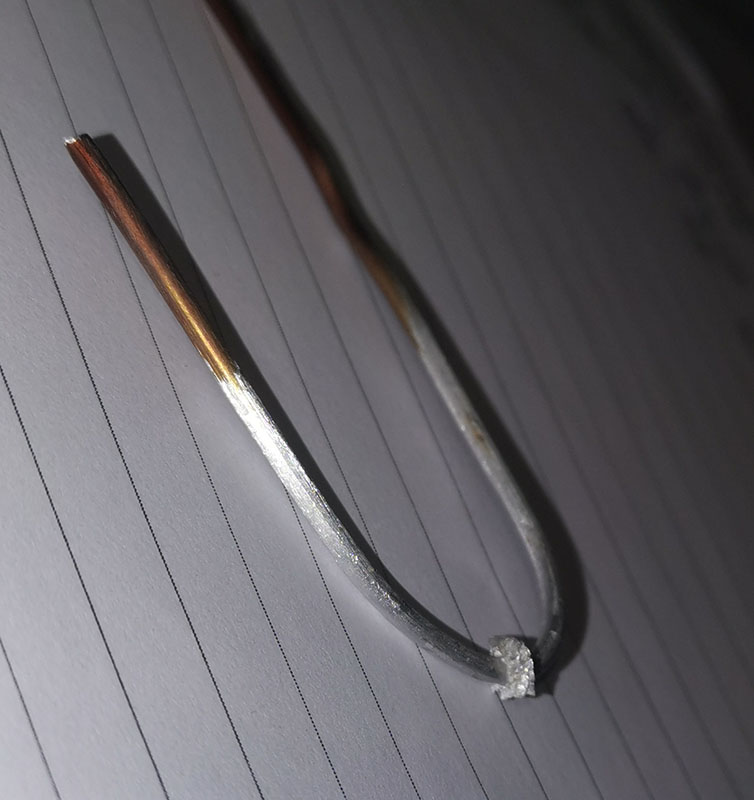

 Образец сварного шва (алюминий) |

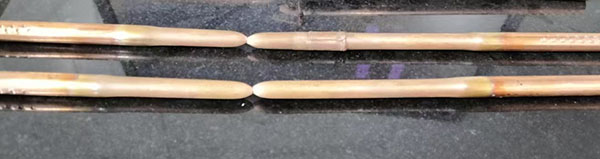

 Образцы после испытаний |
1.4. Диапазон возможностей
Типоряд моделей этого типа предназначен для следующих диапазонов по диаметрам:
| МЕДЬ | Алюминий |
|---|---|
| 0,5-2,0 мм | 0,8-2,5 |
| 0,8-3,0 мм | 1,0-3,5 |
| 1,5-5,0 мм | 2,0-6,0 |
| 5,0-8,0 мм | 6,0-11,0 |
| 5,0-10,0 с гратосрезающим у-вом и с проковкой в конце цикла | 6,0-14,0 |
1.5. Описание модификаций, узлов и т.п. (Комплектация)
Конструкция стыкосварочных машин контактной сварки сопротивлением проволоки из цветных металлов UNJ частично повторяет конструкции моделей Штрекера и Идеала. Качество исполнения – на очень высоком уровне. Комплектация: Все модели – на шасси/тележке, оснащены гильотиной или пилой с тисками для торцовки, с зачистным устройством с абразивным кругом для снятия грата, с отдельными губками для операции отжига. Для мелких диаметров - лампой с увеличительным стеклом. Прижимы – эксцентриковые, с ручным рычажным приводом. Регулировка вторичного напряжения – по 12 ступеням, а также имеются модификации с очень тонкой регулировкой уровня выходной мощности (дискретность 0,1%, благодаря микропроцессорному управлению).
1.6. Технические характеристики
Имеются модели на диаметры проволоки (даны по меди):
- 0,5-2,0 мм
- 0,8-3,0 мм
- 1,5-5,0 мм
- 5,0-8,0 мм
- 5,0-10,0 с гратосрезающим у-вом и с проковкой в конце цикла (с гидравлическим приводом)

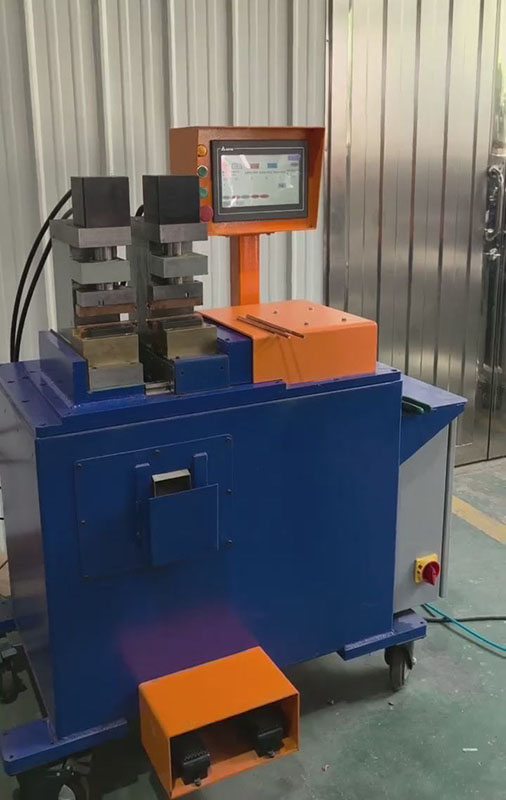

Машина с проковкой (гидравлический привод)
