МАШИНЫ СТЫКОВОЙ СВАРКИ СОПРОТИВЛЕНИЕМ СТАЛЬНОЙ ПРОВОЛОКИ

• 1.1. Полное название
• 1.2. Назначение
• 1.3. Описание работы, технологии
• 1.4. Диапазон возможностей
• 1.5. Описание модификаций, узлов и т.п. (Комплектация)
• 1.6. Технические характеристики
• 1.7. Объявление

1.1. Полное название

МАШИНЫ КОНТАКТНОЙ СТЫКОВОЙ СВАРКИ СОПРОТИВЛЕНИЕМ СТАЛЬНОЙ ПРОВОЛОКИ UNJ

1.2. Назначение

Машины стыковой сварки сопротивлением стальной проволоки UNJ предназначены для стыковки бухт стальной катанки в производстве проволоки/арматуры, стыковой сварки бухт проволоки в производстве канатов или холоднотянутой арматуры, для устранения обрывов проволоки в волочильных станах, для обеспечения непрерывной подачи сварочной проволоки при роботизированной или автоматической сварке (для стыковки сварочной проволоки, поставляемой в катушках или бочках), сварки встык бухт проволоки при производстве мерного прутка или любого иного производства, требующего непрерывной подачи проволоки.

Данные Машины UNJ стыковой сварки стальной проволоки сопротивлением  НЕ предназначены для поточной/непрерывной стыковой сварки деталей, а лишь для повторно-кратковременных режимов работы при обрыве проволоки и сварки проволоки встык перед волочильными станами, крутильными машинами и другими. Для поточной сварки встык проволочных рамок, иных деталей, требуются машины с пневматическим приводом прижимов и осадки.

1.3. Описание работы, технологии

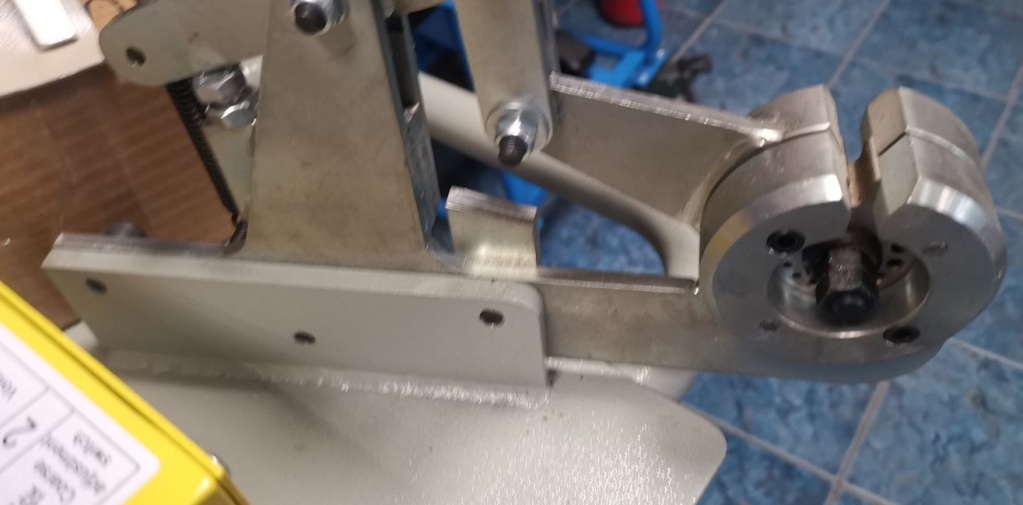

Концы проволоки требуют подготовки – обрезки под 90° без заусенцев. Для этого на машинах UNJ предусматривается гильотина, которую можно расположить либо вертикально, либо горизонтально. В ножах имеются набор отверстий под разные диаметры и 1 канавка для любых диаметров. На машинах для более крупных диаметров, на рабочий стол машины устанавливаются тиски с маятниковой пилой с абразивным диском. При сварке больших диаметров может потребоваться также снятие фаски. Технология сварки – контактная стыковая сварка сопротивлением. После сварки средне- или высокоуглеродистых сталей требуется термообработка (отжиг).

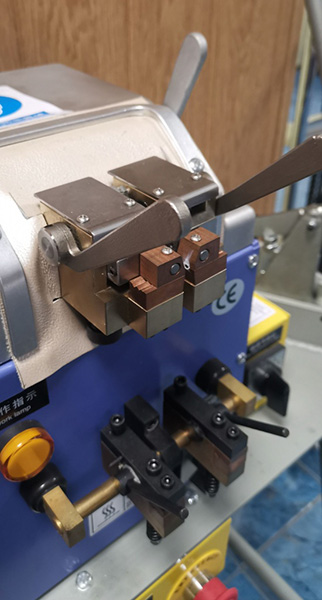

Описание работы: После подготовки торцов свариваемых заготовок, стыкуемые концы устанавливаются в V-образные канавки электродов вручную и зажимаются в прижимах. После запуска, цикл сварки происходит автоматически. Отжиг производится в отдельных губках с регулируемой установочной длиной, если установлено устройство отжига. После сварки оператор зачищает грат, образовавшийся на сварном соединении.

1.4. Диапазон возможностей

На машинах стыковой сварки стальной проволоки сопротивлением можно сварить встык проволоку из стали диаметрами от 0,3 до 14 мм.

1.5. Описание модификаций, узлов и т.п. (Комплектация)

Стыкосварочные машины для проволоки UNJ выглядят как копии немецких аппаратов для сварки проволоки встык DSH или DSF (Идеал-верк / IDEAL-Werk) и SF / PA / SS / SMK (Штрекер / Strecker), однако имеют свои конструктивные доработки и улучшения.

Модификации: Машины стыковой сварки стальной проволоки сопротивлением UNJ могут быть оснащены микропроцессоной регулировкой тока, с дискретностью регулировки 0,1% по мощности, автоматическим регулятором вторичного напряжения в зависимости от изменений напряжения питания в процессе сварки.

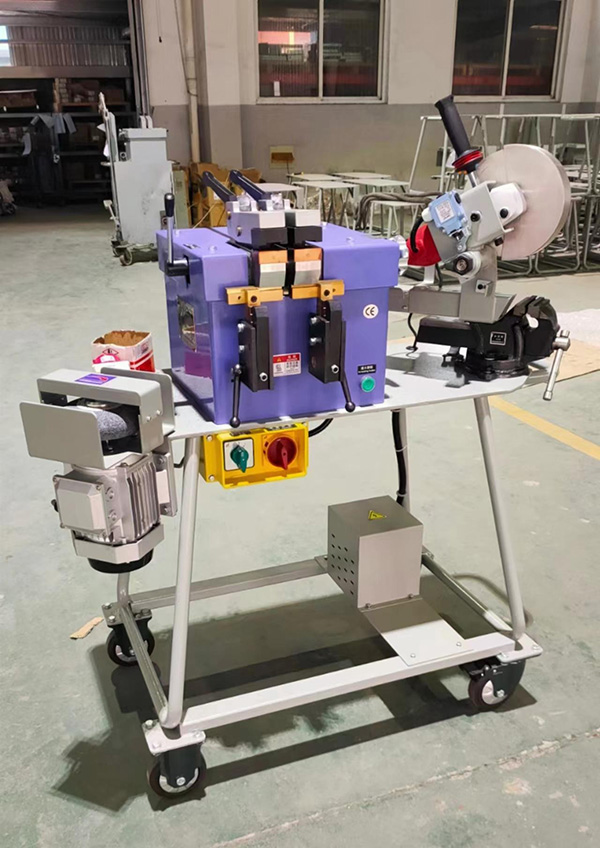

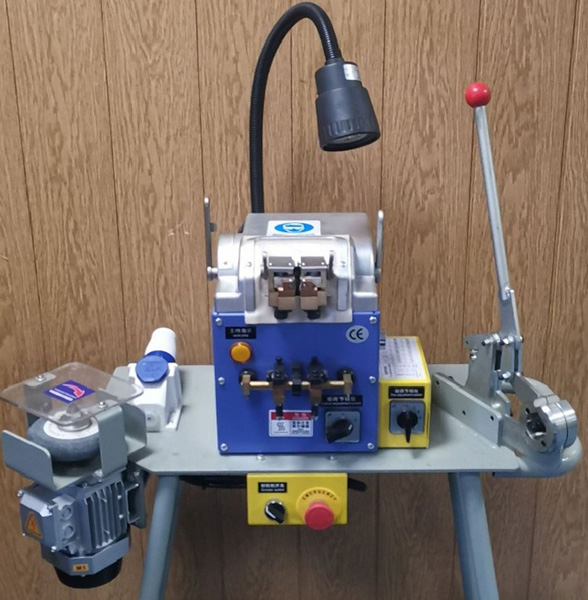

Комплектация: Машины сварки встык сопротивлением стальной проволоки UNJ в стандартной поставке оснащены тележками с 2-мя или 4-мя колесами. Стандартно комплектуются устройствами для торцовки проволоки (гильотинными ножницами или маятниковой дисковой пилой с тисками), зачистным устройством для снятия грата, лампой с увеличительным стеклом.

В базовом исполнении машины стыковой сварки стальной проволоки сопротивлением оснащены совмещенной регулировкой трех параметров: установочной длины, усилия осадки, длины пути осадки под током, а также устройством одноступенчатого отжига.

Прочие имеющиеся типы машин для стыковой сварки:

- имеются модификации для больших диаметров с вертикальным расположением концов перед сваркой, для удобства при сварке бухт, расположенных на горизонтальных осях разматывателей.

- машины для резки и сварки стального металлокорда

- Машины большой мощности 45 и 60 кВА для сварки диаметров 6-18 мм или 9-21 мм.

- Машины стыковой сварки сопротивлением с проковкой в конце цикла сварки (с т.н. "двойной осадкой")

- Машины для бухт стальной катанки, намотанных сбросом витка сверху и расположенных на горизонтальных осях отдающих устройств

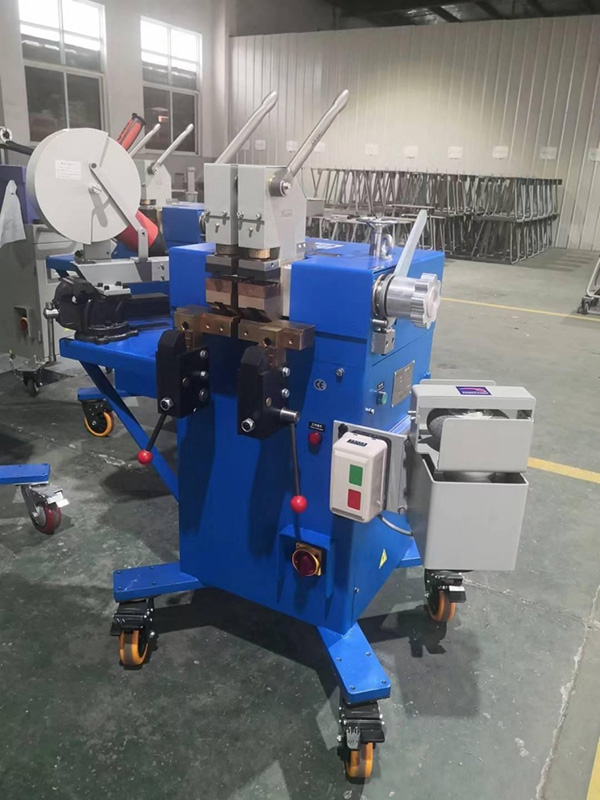

- Машины для стальной проволоки большого диаметра с механизированным перемещением на салазках вперед-назад и влево-вправо.

1.6. Технические характеристики

Диапазон свариваемых диаметров: 0,3 – 14 мм (суммарный диапазон по всем моделям машины стыковой сварки проволоки сопротивлением).

1.7. Объявление

Август 2026 г. в наличии на складе в Москве:

Оборудование	Количество
Машина сварки сопротивлением стальной проволоки встык с устройствами отжига, торцовки и зачистки 5,0-14 мм	1 шт.
Машина сварки сопротивлением стальной проволоки встык с устройствами торцовки и зачистки  2,0-9,0 мм	1 шт.
Машина сварки сопротивлением стальной проволоки встык с устройствами торцовки и зачистки 1,5 – 7,0 мм	1 шт.
Машина сварки сопротивлением стальной проволоки встык с устройствами торцовки и зачистки 0,8-5,0 мм	1 шт.
Машина сварки сопротивлением стальной проволоки встык с устройствами торцовки и зачистки 0,3-1,5 мм	1 шт.

ООО "Техномеридиан" — официальный дилер. Предлагаем консультации, подбор оборудования под Ваши задачи.
